DRAINFIX® – sademevee puhastamine, viivitamine ja immutamine
DRAINFIX® lahendused võimaldavad sademevett koguda, puhastada, ajutiselt salvestada ja kontrollitult pinnasesse immutada. Süsteemid sobivad nii väiksematele era- ja avalikele aladele kui ka suure koormusega parklatele, äri-, tööstus- ja liiklusaladele.
DRAINFIX lahenduste abil saab sademevett käidelda võimalikult selle tekkekoha lähedal. See aitab vähendada kanalisatsioonisüsteemi koormust, toetada põhjavee taastumist ning juhtida tugevate vihmasadude ajal suuri veekoguseid kontrollitumalt.
DRAINFIX lahenduste abil saab sademevett käidelda võimalikult selle tekkekoha lähedal. See aitab vähendada kanalisatsioonisüsteemi koormust, toetada põhjavee taastumist ning juhtida tugevate vihmasadude ajal suuri veekoguseid kontrollitumalt.
Mis on DRAINFIX®?
DRAINFIX®
Kaasaegse sademeveesüsteemi ülesanne ei ole enam ainult vee võimalikult kiire ärajuhtimine.
Kõvakattega pindade suurenemise tõttu ei pääse sademevesi loomulikul teel pinnasesse. Samal ajal võivad tugevad vihmasajud põhjustada väga lühikese aja jooksul suuri vooluhulki, mis koormavad kanalisatsiooni.
Lisaks võib teedelt, parklatest ja tööstusaladelt kogutud sademevesi sisaldada rehvikulumist, õli- ja kütusejääke, raskmetalle ning peeneid tahkeid osakesi. Seetõttu tuleb vett enne pinnasesse immutamist või loodusesse juhtimist vajadusel puhastada.
HAURATONi DRAINFIX süsteemis täidavad erinevad tooted erinevat ülesannet:
DRAINFIX CLEAN BASIC – kogub ja puhastab sademevee.
DRAINFIX TWIN – salvestab ja immutab vett väiksema või keskmise koormusega aladel.
DRAINFIX BLOC – suure mahutavuse ja koormustaluvusega maa-alune immutus- ja viivitussüsteem.
Kõvakattega pindade suurenemise tõttu ei pääse sademevesi loomulikul teel pinnasesse. Samal ajal võivad tugevad vihmasajud põhjustada väga lühikese aja jooksul suuri vooluhulki, mis koormavad kanalisatsiooni.
Lisaks võib teedelt, parklatest ja tööstusaladelt kogutud sademevesi sisaldada rehvikulumist, õli- ja kütusejääke, raskmetalle ning peeneid tahkeid osakesi. Seetõttu tuleb vett enne pinnasesse immutamist või loodusesse juhtimist vajadusel puhastada.
HAURATONi DRAINFIX süsteemis täidavad erinevad tooted erinevat ülesannet:
DRAINFIX CLEAN BASIC – kogub ja puhastab sademevee.
DRAINFIX TWIN – salvestab ja immutab vett väiksema või keskmise koormusega aladel.
DRAINFIX BLOC – suure mahutavuse ja koormustaluvusega maa-alune immutus- ja viivitussüsteem.
Miks sademevett kohapeal käidelda?
HAURATONi terviklik sademeveekäitlus põhineb neljal põhimõttel:
Kohapealne immutamine aitab vähendada vee kiiret äravoolu kanalisatsiooni ning tagastada sademevee looduslikku veeringesse. See on eriti oluline linnades ja muudel suure kõvakatte osakaaluga aladel.
Soovi korral võta meiega ühendust!
DRAINFIX® CLEAN BASIC
Sademevee kogumine ja puhastamine ühes süsteemis
DRAINFIX CLEAN BASIC on filtermaterjaliga drenaažirenn, mis täidab korraga kolme funktsiooni:
kogub → filtreerib → juhib sademevee edasi.
Süsteem koosneb koormusele vastavast FASERFIX või RECYFIX rennist, CARBOTEC 100 filtermaterjalist ning drenaažitorust. Sõltuvalt kasutatavast rennist on võimalik saavutada koormusklass kuni F 900.
See tähendab, et sama puhastuspõhimõtet saab kasutada nii väiksema liikluskoormusega aladel kui ka väga suure koormusega tööstus- ja liiklusaladel.
kogub → filtreerib → juhib sademevee edasi.
Süsteem koosneb koormusele vastavast FASERFIX või RECYFIX rennist, CARBOTEC 100 filtermaterjalist ning drenaažitorust. Sõltuvalt kasutatavast rennist on võimalik saavutada koormusklass kuni F 900.
See tähendab, et sama puhastuspõhimõtet saab kasutada nii väiksema liikluskoormusega aladel kui ka väga suure koormusega tööstus- ja liiklusaladel.

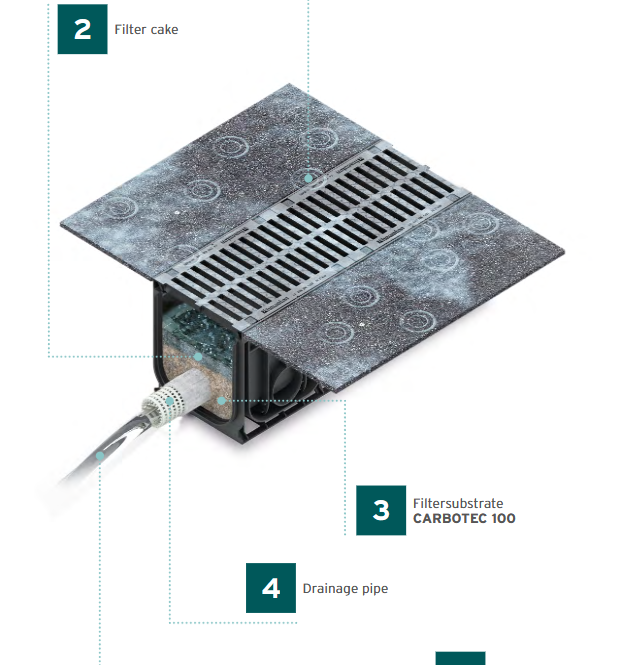

Kuidas DRAINFIX CLEAN BASIC töötab?
Sademevesi siseneb renni resti kaudu ning liigub läbi CARBOTEC 100 filtermaterjali.
Filter töötab pindfiltratsiooni põhimõttel. Peened tahked osakesed jäävad filtri ülemisse kihti ning filtermaterjali koostis võimaldab siduda ka vees lahustunud raskmetalle.
Puhastatud vesi kogutakse filtermaterjali all paiknevasse drenaažitorusse ja juhitakse sealt edasi näiteks kanalisatsiooni, immutussüsteemi või muusse sademeveesüsteemi.
Filter töötab pindfiltratsiooni põhimõttel. Peened tahked osakesed jäävad filtri ülemisse kihti ning filtermaterjali koostis võimaldab siduda ka vees lahustunud raskmetalle.
Puhastatud vesi kogutakse filtermaterjali all paiknevasse drenaažitorusse ja juhitakse sealt edasi näiteks kanalisatsiooni, immutussüsteemi või muusse sademeveesüsteemi.

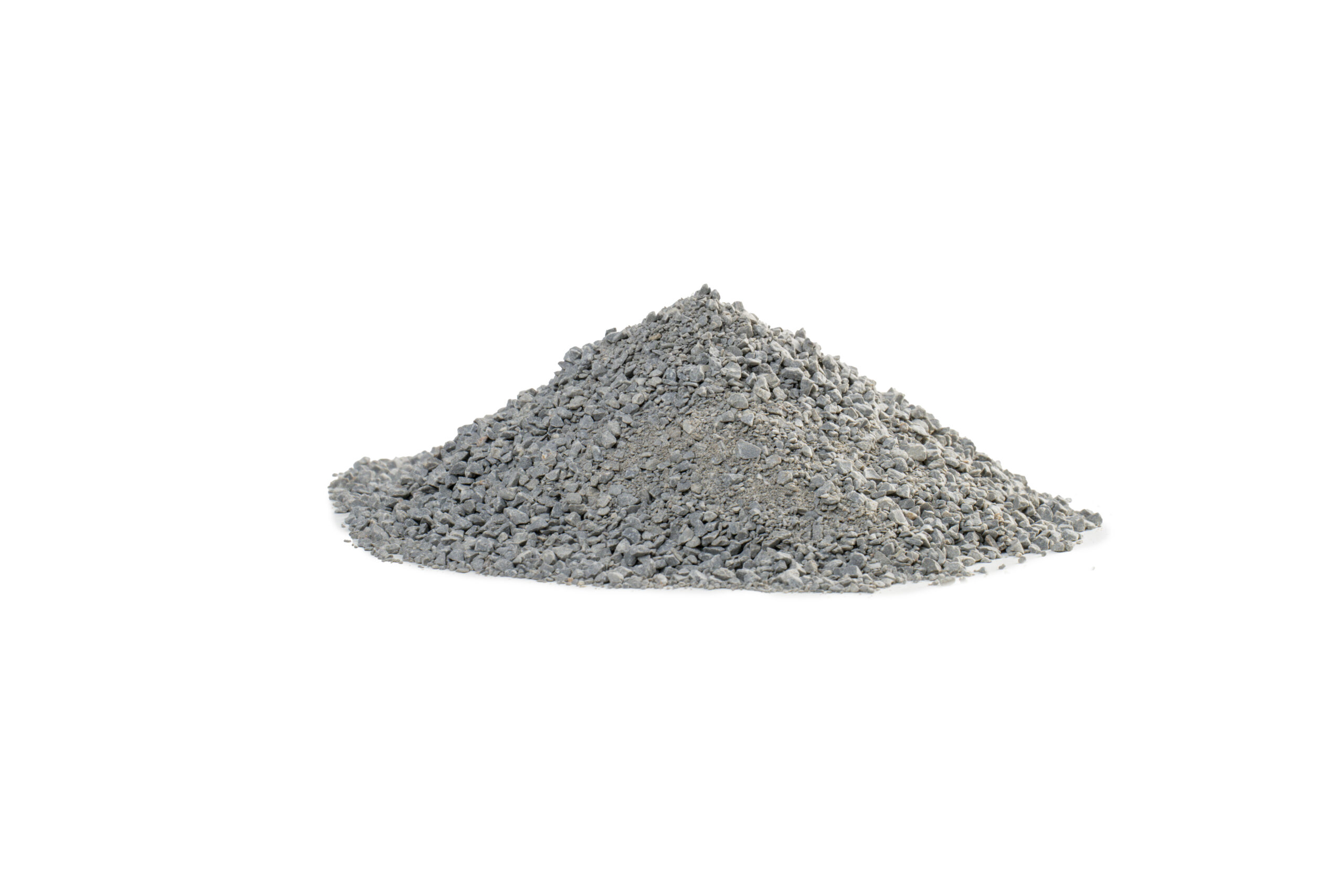

CARBOTEC 100
CARBOTEC 100 on spetsiaalselt sademevee puhastamiseks välja töötatud filtermaterjal.
HAURATON toob selle peamiste omadustena välja:
HAURATON toob selle peamiste omadustena välja:
HAURATONi andmetel saavutab CARBOTEC 100 peenosakeste AFS63 puhul vähemalt 95% kinnipidamise vastava DWA katsemetoodika järgi.
HAURATONi teistes DRAINFIX CLEAN katsetes on näidatud ka väga kõrget hõljuvainete, naftasüsivesinike, tsingi ja vase eemaldamise efektiivsust.
HAURATONi teistes DRAINFIX CLEAN katsetes on näidatud ka väga kõrget hõljuvainete, naftasüsivesinike, tsingi ja vase eemaldamise efektiivsust.
Väike ruumivajadus
DRAINFIX CLEAN BASIC puhastab vett otse lineaarse drenaažirenni sees. Seetõttu ei ole puhastamiseks tingimata vaja eraldi suurt maapealset filtriala.
See võimaldab süsteemi kasutada tihedalt hoonestatud kohtades, parklates ja liiklusaladel, kus vaba pind on piiratud.
See võimaldab süsteemi kasutada tihedalt hoonestatud kohtades, parklates ja liiklusaladel, kus vaba pind on piiratud.
Pikad hooldusintervallid
Saasteained kogunevad filtri pinnale filterkihina. Hooldus on vajalik siis, kui ligikaudu kolmandik ettenähtud kogumisruumist on täitunud.
HAURATONi järgi võib esimene suurem hooldus olla kohalikke tingimusi arvestades vajalik alles kuni 10 aasta pärast. Filtermaterjali saab vajadusel täiendada.
HAURATONi järgi võib esimene suurem hooldus olla kohalikke tingimusi arvestades vajalik alles kuni 10 aasta pärast. Filtermaterjali saab vajadusel täiendada.
DRAINFIX CLEAN BASIC variandid
DRAINFIX CLEAN BASIC on saadaval nelja põhilise rennisüsteemiga. Puhastustehnoloogia on sama, kuid renn valitakse vastavalt objekti koormusele.
DRAINFIX CLEAN FSU BASIC
Kõige suurema koormustaluvusega variant.
FASERFIX SUPER kiudbetoonrenni ja CARBOTEC 100 filtermaterjali kombinatsioon sobib tiheda liiklusega ning suure koormusega aladele.
Koormusklass kuni F 900.
FASERFIX SUPER kiudbetoonrenni ja CARBOTEC 100 filtermaterjali kombinatsioon sobib tiheda liiklusega ning suure koormusega aladele.
Koormusklass kuni F 900.

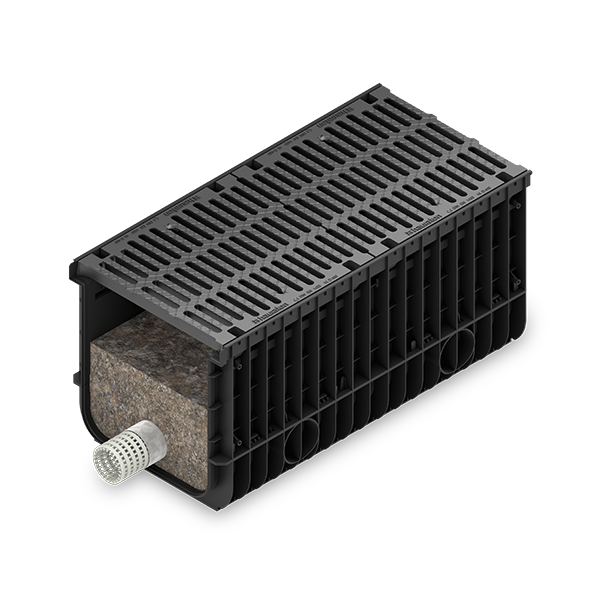

DRAINFIX CLEAN RNC BASIC
RECYFIX NC rennil põhinev lahendus keskmise ja suure koormusega aladele.
Koormusklass kuni E 600.
Koormusklass kuni E 600.

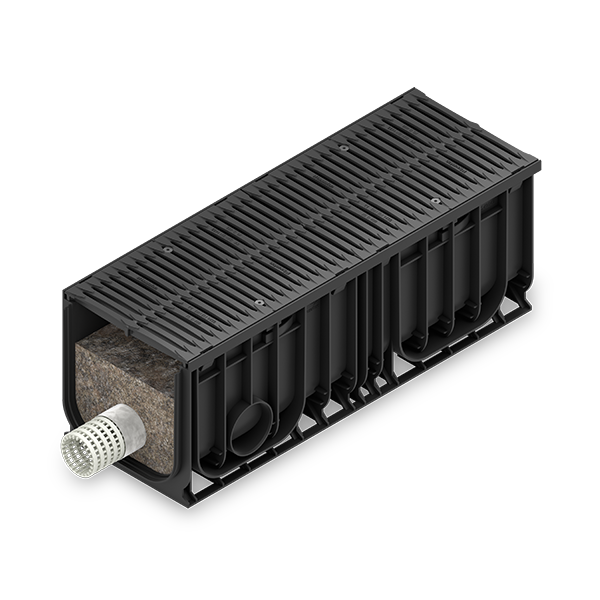

DRAINFIX CLEAN RPR BASIC
RECYFIX PRO ja CARBOTEC 100 kombinatsioon väikese kuni keskmise koormusega aladele.
Rennikorpus sisaldab ligikaudu 93% taaskasutatud polüpropüleenkomposiiti.
Koormusklass kuni C 250.
Rennikorpus sisaldab ligikaudu 93% taaskasutatud polüpropüleenkomposiiti.
Koormusklass kuni C 250.

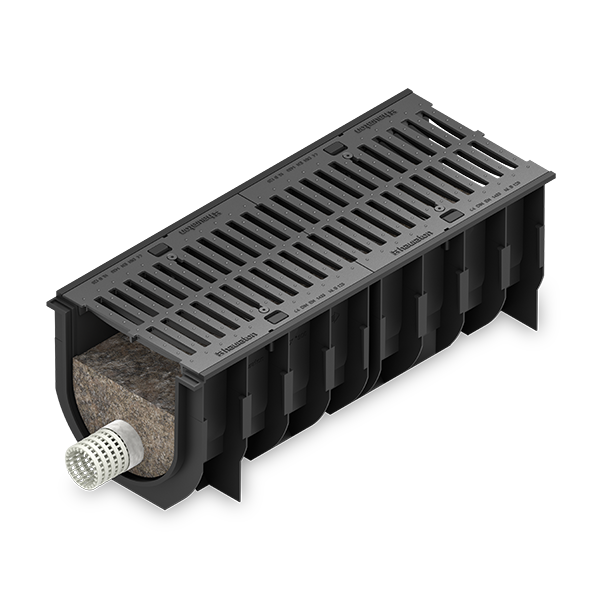

DRAINFIX CLEAN RST BASIC
RECYFIX STANDARDil põhinev variant väikese koormusega aladele.
Koormusklass kuni B 125.
Koormusklass kuni B 125.

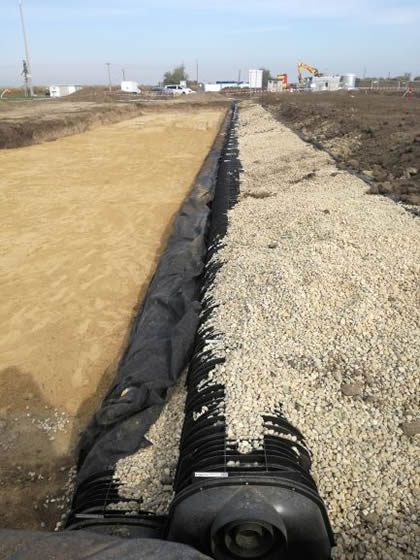

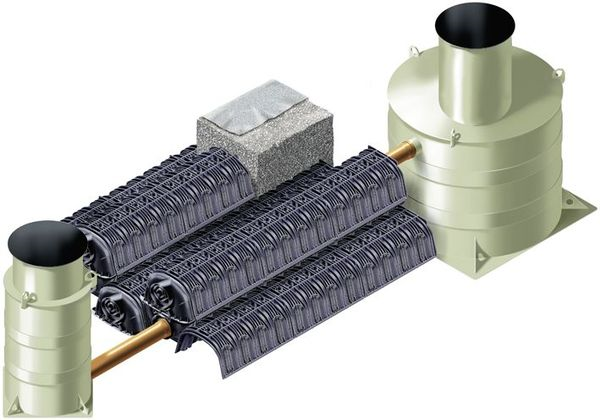

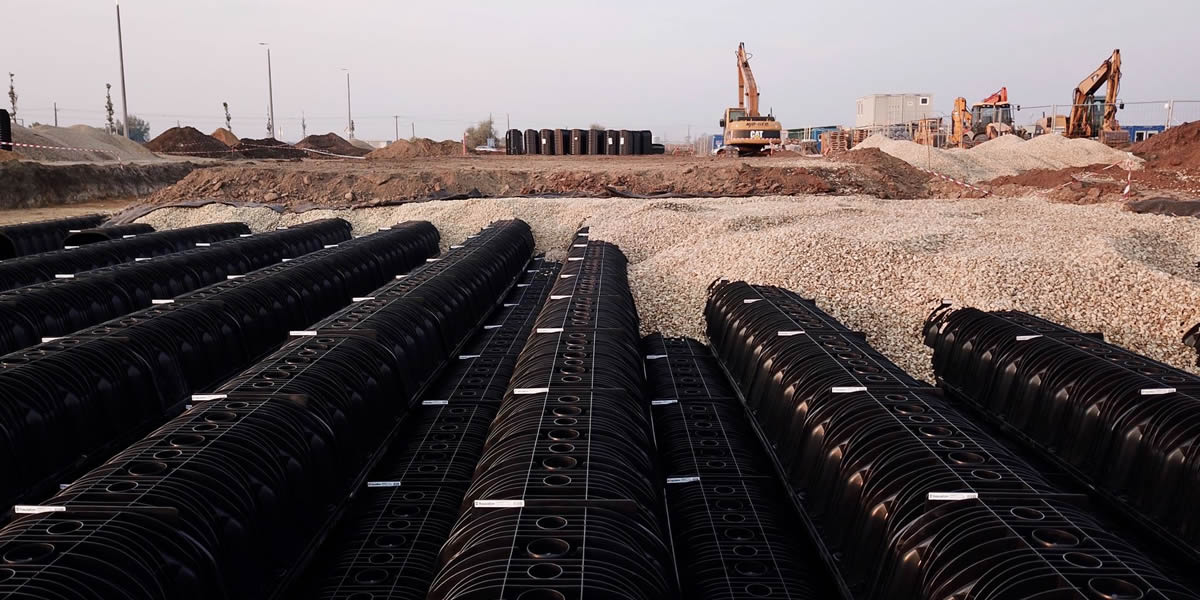

DRAINFIX® TWIN
Paindlik maa-alune sademevee immutussüsteem

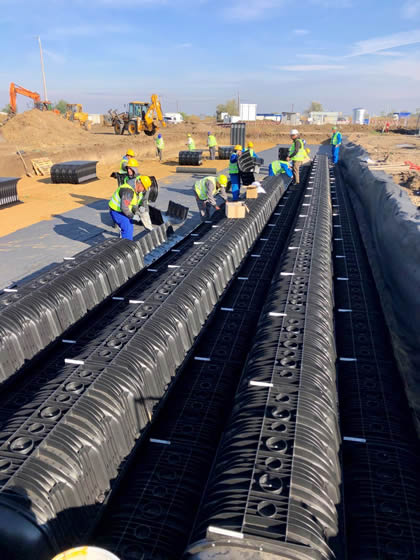

DRAINFIX TWIN on detsentraliseeritud immutussüsteem väikese liikluskoormusega era- ja avalikele aladele.
Süsteem kogub tugevate vihmade ajal kiiresti tekkiva sademevee maa alla, salvestab selle ajutiselt ja võimaldab veel kontrollitult ümbritsevasse pinnasesse imbuda.
Süsteem kogub tugevate vihmade ajal kiiresti tekkiva sademevee maa alla, salvestab selle ajutiselt ja võimaldab veel kontrollitult ümbritsevasse pinnasesse imbuda.
Kuni 2/3 väiksem ruumivajadus
Traditsioonilise killustikuga imbkraaviga võrreldes võib DRAINFIX TWIN vajada HAURATONi andmetel kuni kaks kolmandikku vähem ruumi.
Selle põhjuseks on süsteemielementide väga suur kasutatav veemahutavus.
See võimaldab sama sademeveekogust ajutiselt ladustada väiksemas maa-aluses mahus.
Selle põhjuseks on süsteemielementide väga suur kasutatav veemahutavus.
See võimaldab sama sademeveekogust ajutiselt ladustada väiksemas maa-aluses mahus.
Kerge PP-konstruktsioon
DRAINFIX TWIN elemendid valmistatakse kvaliteetsest polüpropüleenist.
Väike kaal lihtsustab:
Väike kaal lihtsustab:
Elemendid on transpordi ajal ruumisäästlikult virnastatavad.

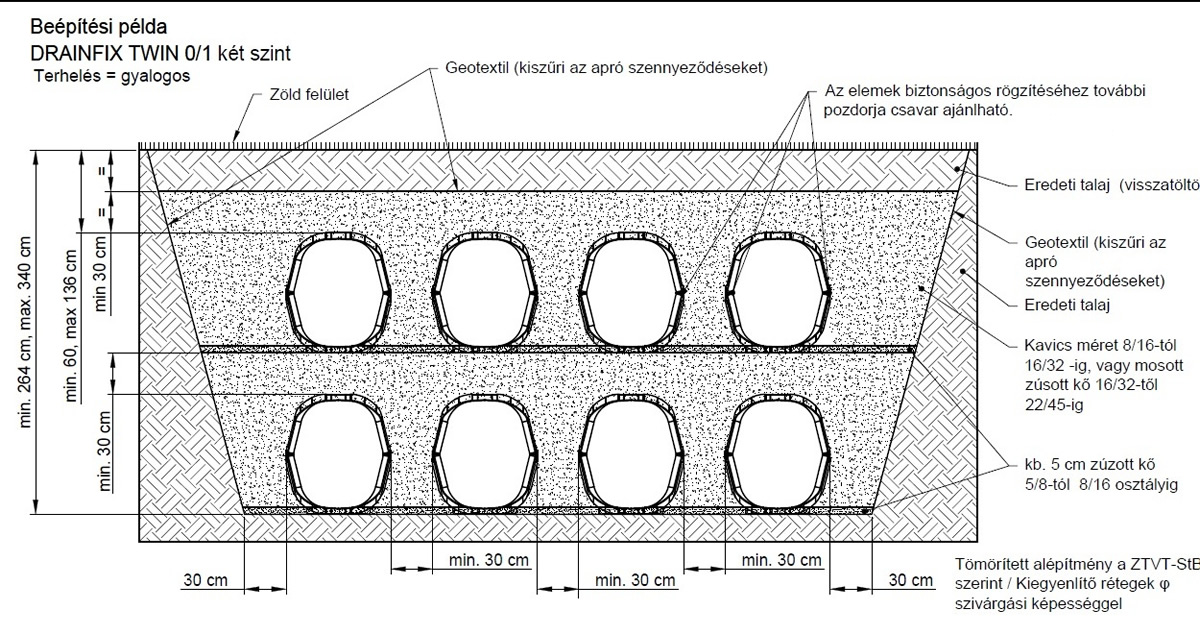

Kuus võimalikku kombinatsiooni
DRAINFIX TWIN kasutab kahte põhielementi:
TWIN 1 – drenaažiavadega element
TWIN 0 – ilma drenaažiavadeta element
Neid elemente kombineerides saab moodustada kuus erinevat konfiguratsiooni vastavalt pinnase omadustele ja projekti vajadustele.
See võimaldab sama süsteemiga lahendada nii immutamise kui ka sademevee ajutise viivitamise ülesandeid.
TWIN 1 – drenaažiavadega element
TWIN 0 – ilma drenaažiavadeta element
Neid elemente kombineerides saab moodustada kuus erinevat konfiguratsiooni vastavalt pinnase omadustele ja projekti vajadustele.
See võimaldab sama süsteemiga lahendada nii immutamise kui ka sademevee ajutise viivitamise ülesandeid.
Koormustaluvus
Sõltuvalt paigaldusolukorrast saab DRAINFIX TWINi kasutada jalakäijate aladest kuni SLW 30 koormuseni.

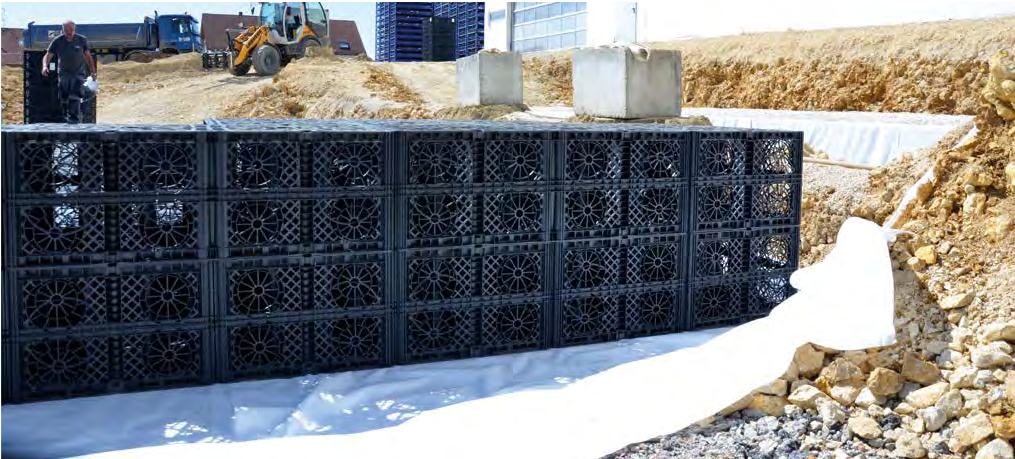

DRAINFIX® BLOC
Suurte sademeveekoguste maa-alune salvestamine
DRAINFIX BLOC on suure mahutavuse ja koormustaluvusega maa-alune immutus- ja viivitussüsteem.
See on mõeldud eelkõige projektidele, kus tugeva vihmasaju ajal tuleb väga suur kogus vett kiiresti vastu võtta ja seejärel kontrollitult immutada või edasi juhtida.
See on mõeldud eelkõige projektidele, kus tugeva vihmasaju ajal tuleb väga suur kogus vett kiiresti vastu võtta ja seejärel kontrollitult immutada või edasi juhtida.
Kuni 95% veemahutavus
DRAINFIX BLOC süsteemi üks olulisemaid eeliseid on kuni 95% kasutatav salvestusmaht.
See tähendab, et väga suur osa maa-aluse konstruktsiooni mahust on kasutatav sademevee ajutiseks säilitamiseks.
See tähendab, et väga suur osa maa-aluse konstruktsiooni mahust on kasutatav sademevee ajutiseks säilitamiseks.

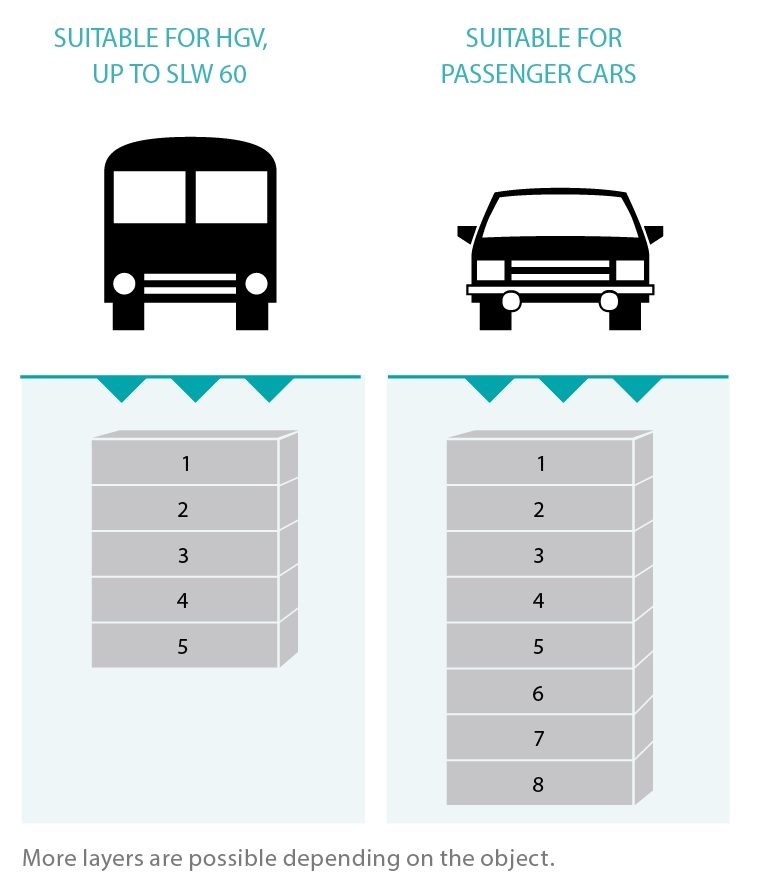

Sobib suure liikluskoormusega alade alla

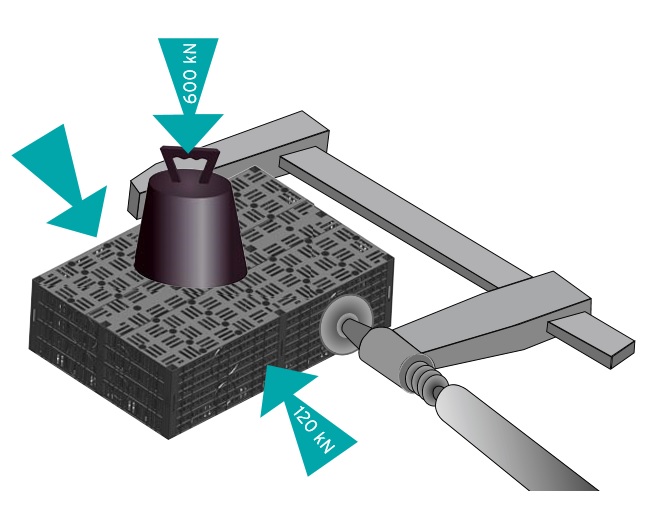

DRAINFIX BLOC talub sõltuvalt konstruktsioonist kuni 60-tonnist kogukoormust ehk SLW 60.
Seetõttu saab süsteemi paigaldada näiteks:
Seetõttu saab süsteemi paigaldada näiteks:
alla.

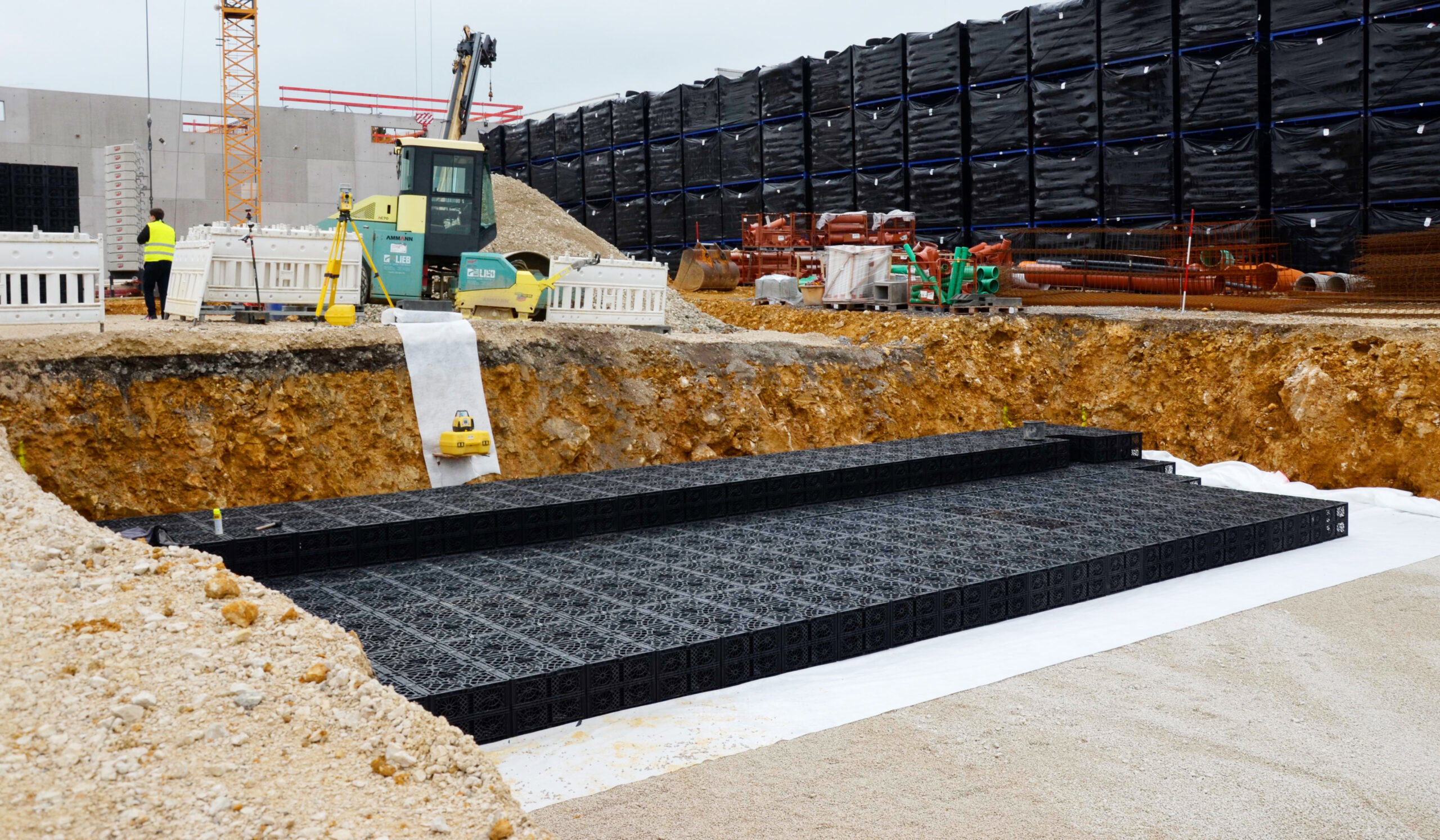

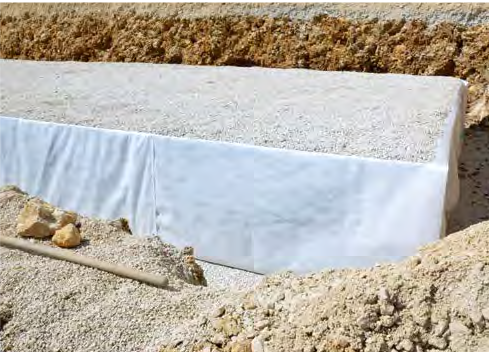

Geotekstiiliga kaitstud
DRAINFIX BLOC ümbritsetakse geotekstiiliga.
Geotekstiil võimaldab veel pinnasesse liikuda, kuid aitab takistada pinnase ja peenosakeste sattumist süsteemi sisse ning säilitada immutusvõime.
Geotekstiil võimaldab veel pinnasesse liikuda, kuid aitab takistada pinnase ja peenosakeste sattumist süsteemi sisse ning säilitada immutusvõime.
Kontrollitav ja hooldatav
Terviklik DRAINFIX BLOC süsteem võib sisaldada:
Elemendid ühendatakse stabiilselt nii horisontaalselt kui vertikaalselt.
Torude ühendusvõimalused on saadaval mõõtudes DN 110, DN 125, DN 160 ja DN 200 ning ühendusi saab teha nii piki- kui ristisuunas.
Torude ühendusvõimalused on saadaval mõõtudes DN 110, DN 125, DN 160 ja DN 200 ning ühendusi saab teha nii piki- kui ristisuunas.

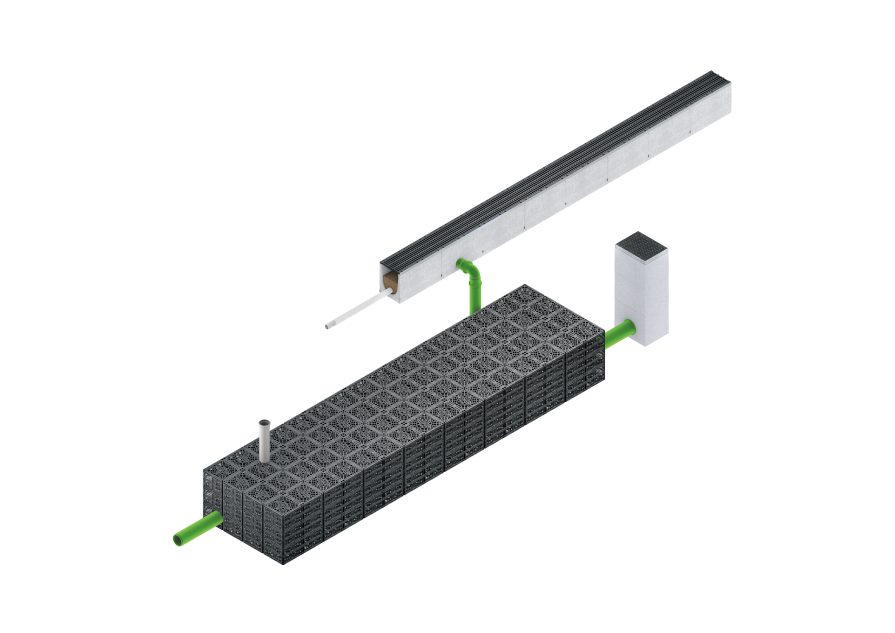

DRAINFIX CLEAN + DRAINFIX BLOC
DRAINFIX CLEANi ja DRAINFIX BLOC-i saab kasutada koos.
1. Sademevesi kogutakse
Vesi liigub kõvakattega pinnalt drenaažirenni.
2. Sademevesi puhastatakse
DRAINFIX CLEAN BASIC juhib vee läbi CARBOTEC 100 filtermaterjali ning eemaldab peened osakesed ja seob saasteaineid.
3. Puhastatud vesi salvestatakse
Vesi juhitakse maa-alusesse DRAINFIX BLOC süsteemi.
4. Vesi immutatakse aeglaselt pinnasesse
DRAINFIX BLOC hoiab tugeva vihma ajal vett ajutiselt kinni ning annab selle järk-järgult pinnasesse tagasi.
Nii ei ole eesmärk sademevett lihtsalt võimalikult kiiresti objektilt ära juhtida, vaid kasutada seda osana kohalikust veeringest.
Nii ei ole eesmärk sademevett lihtsalt võimalikult kiiresti objektilt ära juhtida, vaid kasutada seda osana kohalikust veeringest.
DRAINFIX® eelised
Sademevee kohapealne käitlemine
Vesi puhastatakse ja võimalusel immutatakse selle tekkekoha lähedal. See aitab vähendada kanalisatsiooni koormust ja toetada kohalikku põhjavee taastumist.
Valmis tugevateks vihmadeks
TWIN ja BLOC võimaldavad suuri veekoguseid ajutiselt maa all salvestada ning vähendada hetkelist äravoolukoormust.
Väike ruumivajadus
Maa-alused süsteemid jätavad maapinna kasutatavaks parkla, haljasala, tee või muu rajatise jaoks. DRAINFIX TWIN võib tavapärase killustikimbkraaviga võrreldes vähendada vajalikku ruumi kuni kahe kolmandiku võrra.
Modulaarne süsteem
DRAINFIX lahendusi saab kombineerida vastavalt objekti suurusele, pinnasele, vee kvaliteedile ja koormusele.
Ühes projektis saab ühendada näiteks DRAINFIX CLEANi puhastuse ja DRAINFIX BLOC-i või TWIN-i immutuse.
Ühes projektis saab ühendada näiteks DRAINFIX CLEANi puhastuse ja DRAINFIX BLOC-i või TWIN-i immutuse.
Soovi korral võta meiega ühendust!
DRAINFIX® tooted
Kõiki tooteid on võimalik Eesti laost või Eestisse tellida.
